• Gitterroste

Toleranzen

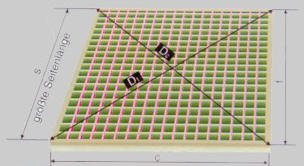

Längenabweichungen

laenge

Längen:

Länge, Breite, c, f = max. + 0 mm bis – 4 mm
Diagonalabweichung:
Differenz der Diagonalen D1 minus D2:
max. 0,012 x s (größte Seitenlänge)

laenge1

Ausnehmungen:

Maße i, h: max. – 0 mm bis + 8 mm



Formabweichungen:

form1

Durchbiegung:

konkav xt,xq: max. 1/150 der Länge bei Abmessungen >450 mm – max. 8 mm.
Bei kleineren Abmessungen max. 3 mm. (xt,xq = Durchbiegung in Trag- bzw. Füllstabrichtung

form2

Durchbiegung:
konvex xt,xq: max. 1/150 der Länge bei Abmessungen >450 mm – max. 8 mm.
Bei kleineren Abmessungen max. 3 mm. (xt,xq = Durchbiegung in Trag- bzw. Füllstabrichtung



Gütesicherung RAL-GZ 638

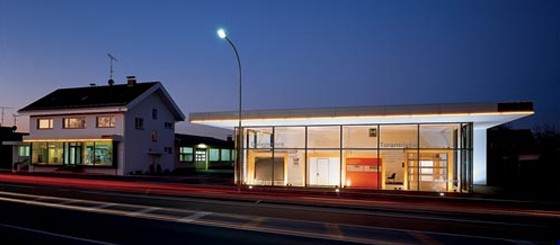

Schauraum
